Как мы разрабатывали систему для станков Triton: от чертежа до промышленного образца.

Введение: цель и контекст проекта

В DE-TERO® часто сталкиваются с задачей: «надо что-то нестандартное, под конкретный станок, под конкретную заготовку». Такой вызов поступил от клиента, чьё производство работает на станках Triton (модели TSPSP650 / TSPS450) — требовалась система шлифования, способная обрабатывать как плоскости, так и сложные торцы, криволинейные поверхности, с высокой точностью и надёжностью.

Мы ставили себе следующие ключевые цели:

• Создать универсальный, надёжный и долговечный модуль, который легко встанет на станок Triton,



• Обеспечить высокую производительность, минимальные дефекты, стабильность в работе,



• Достичь использования стандартных абразивов (EKAMANT и др.),



• Обеспечить сервис, ремонтопригодность и экономичность — важные факторы для российского рынка.



Задача не из простых: сочетание требования обработки сложных профилей, жесткие допуски, виброустойчивость, стабильность в сменных режимах. Это стало нашим внутренним R&D вызовом: собрать из модулей, компонентов, материалов, инженерных решений единый рабочий продукт — DE-TERO® RQ TR.

Этапы разработки: от идеи до промышленного образца

Исследование и анализ требований

На старте мы провели подробные консультации с заказчиком: прислали чертежи деталей, образцы заготовок, требования по шероховатости, скорости обработки, ресурсам. Нужно было понять:

• какие профили и поверхности нужно обрабатывать (торцы, переходные участки, радиусы),



• какие допуски требуются,



• с каким усилием может работать станок,



• какая система крепления на станке Triton уже существует.



Параллельно мы исследовали конкурентов, существующие решения на рынке — их плюсы, минусы, ограничений, чтобы не повторяться и сразу заложить лучшие практики.

Концептуальное проектирование и предварительные эскизы

После сбора требований инженеры DE-TERO построили несколько вариантов концептов:

• модуль с сегментной конструкцией



• модуль с цельной втулкой



• разные схемы крепления к шпинделю Triton



• варианты сменных вставок (сегменты абразива, щетки с сизалем)



Мы провели мозговые штурмы, оценили конструктивные риски и выбрали 2–3 концепта для углублённого проектирования.

Детальное проектирование (чертежи, CAD, CAE)

На этом этапе проектировщики перешли в CAD-среду, проектируя втулки, сегменты, корпус, систему крепления и интерфейсы. Параллельно выполнялись расчёты:

• прочность материала



• жесткость конструкции



• балансировка вращающихся узлов



• виброустойчивость



• тепловое расширение



Была смоделирована динамика сегментов при высоких оборотах, возможные дисбалансы. Мы прогоняли симуляции в CAE (методы конечных элементов) для выявления узких мест.

Результатом стали технические чертежи, спецификации деталей (материалы, допуски, покрытия), сборочные узлы.

Прототипирование и лабораторные испытания

На базе чертежей мы изготовили первые прототипы: втулки, сегменты, корпус. Использовали высокопрочный пластик и металлические фаски, тестировали посадочные места, совместимость с Triton.

В лаборатории проводили испытания на частичных узлах:

• проверка посадки



• проверка вращения



• измерение биений



• оценка баланса



• контроль износа сегментов



На основе первых данных вносились коррекции: усиление стенок, изменение геометрии, перераспределение массы.

Корректировки и итоговое проектирование

После первых испытаний вернулись в CAD для доработок. Была проведена итерация:

• перераспределение массы



• корректировка крепёжных элементов



• увеличение зазоров и допусков в криволинейных участках



• оптимизация крепления сегментов



Было важно добиться стабильной работы при разных режимах нагрузки, особенно при смене заготовок, профилей, глубины обработки.

Пилотное производство и доработка

После утверждения итогового чертежа запустили небольшой пилотный выпуск (несколько комплектов систем RQ TR). Эти образцы уже подвешивались на реальные станки Triton у тестовых клиентов.

Во время пилотного этапа фиксировались следующие задачи:

• монтаж системы на станке



• регулировка зазоров, люфтов



• первые шлифовальные проходы



• замеры точности, шероховатости



• анализ износа сегментов



Были выявлены слабые места: участки повышенного износа, вибрационные отклонения, необходимость доработки крепления. Внесены финальные коррекции.

Испытание на станке и внедрение

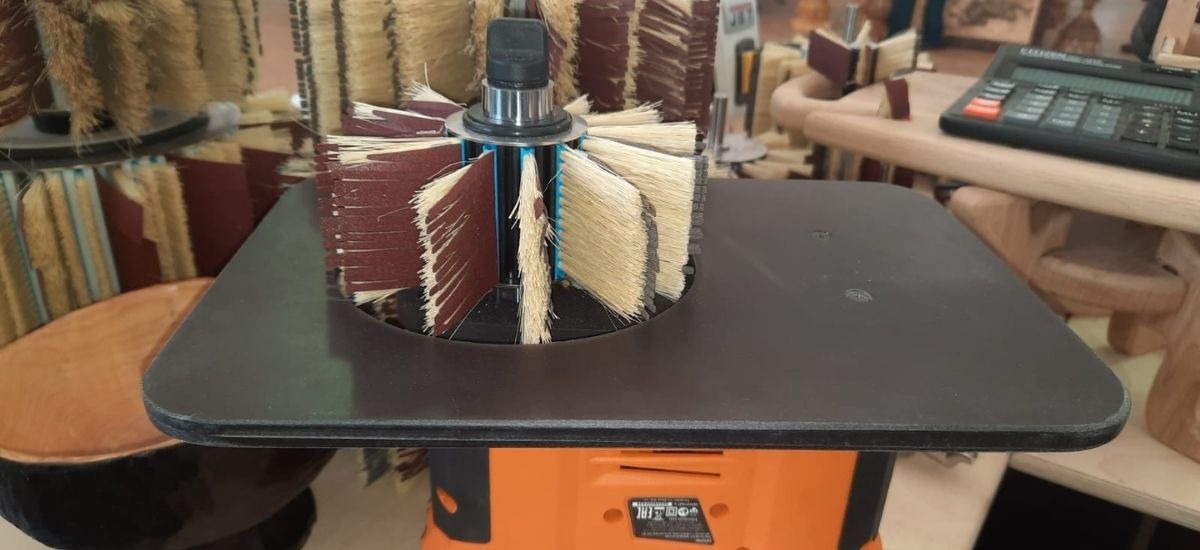

Наконец, мы интегрировали DE-TERO® RQ TR на станок Triton, произвели серию полных тестовых прогонов. Проверили:

• стабильность на полной загрузке



• качество поверхности



• время обработки



• ресурс сегментов



Когда система прошла все тесты и была удовлетворена заказчиком, началось серийное производство и внедрение на производстве заказчика.

Технические фишки DE-TERO® RQ TR

Сегментная конструкция и типы вставок

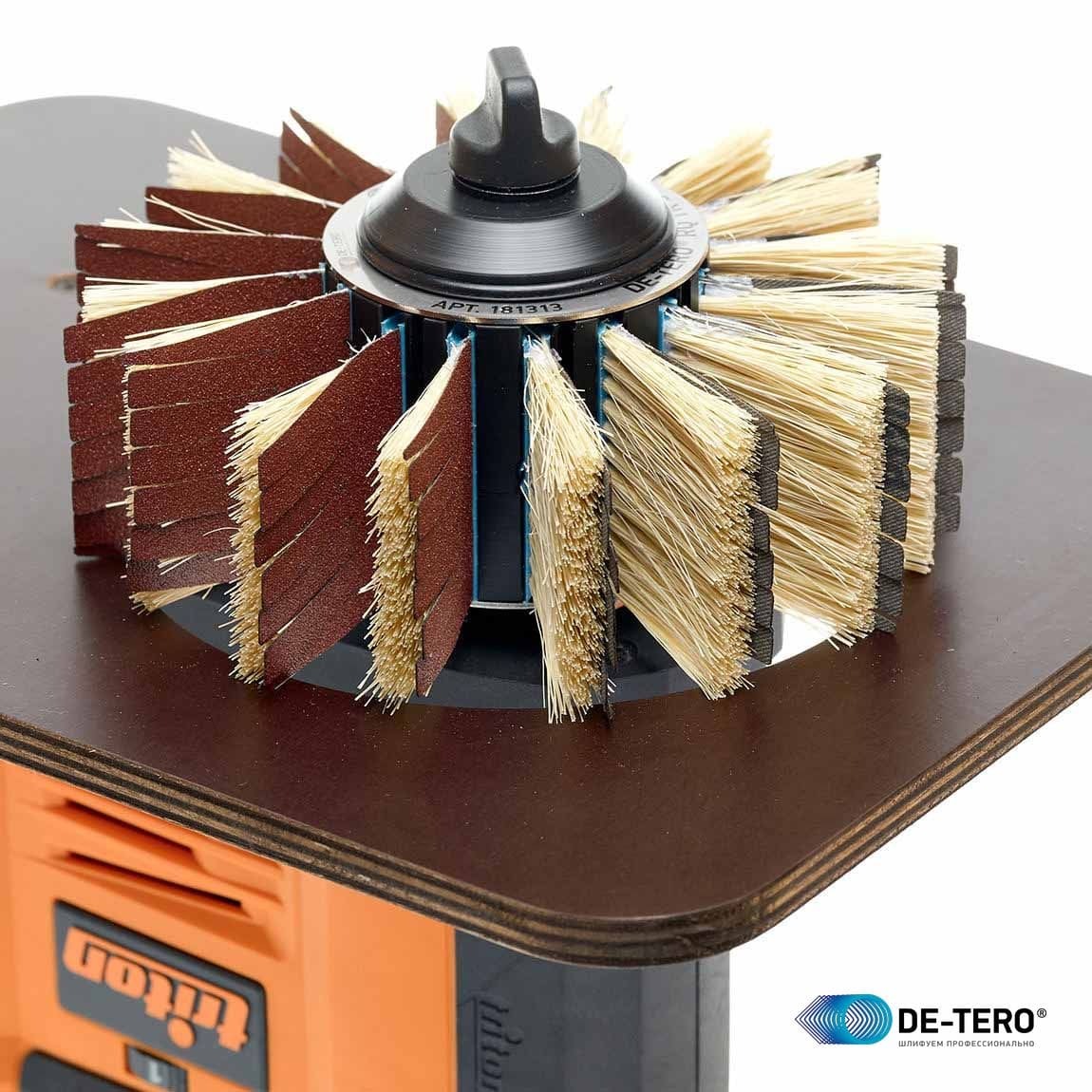

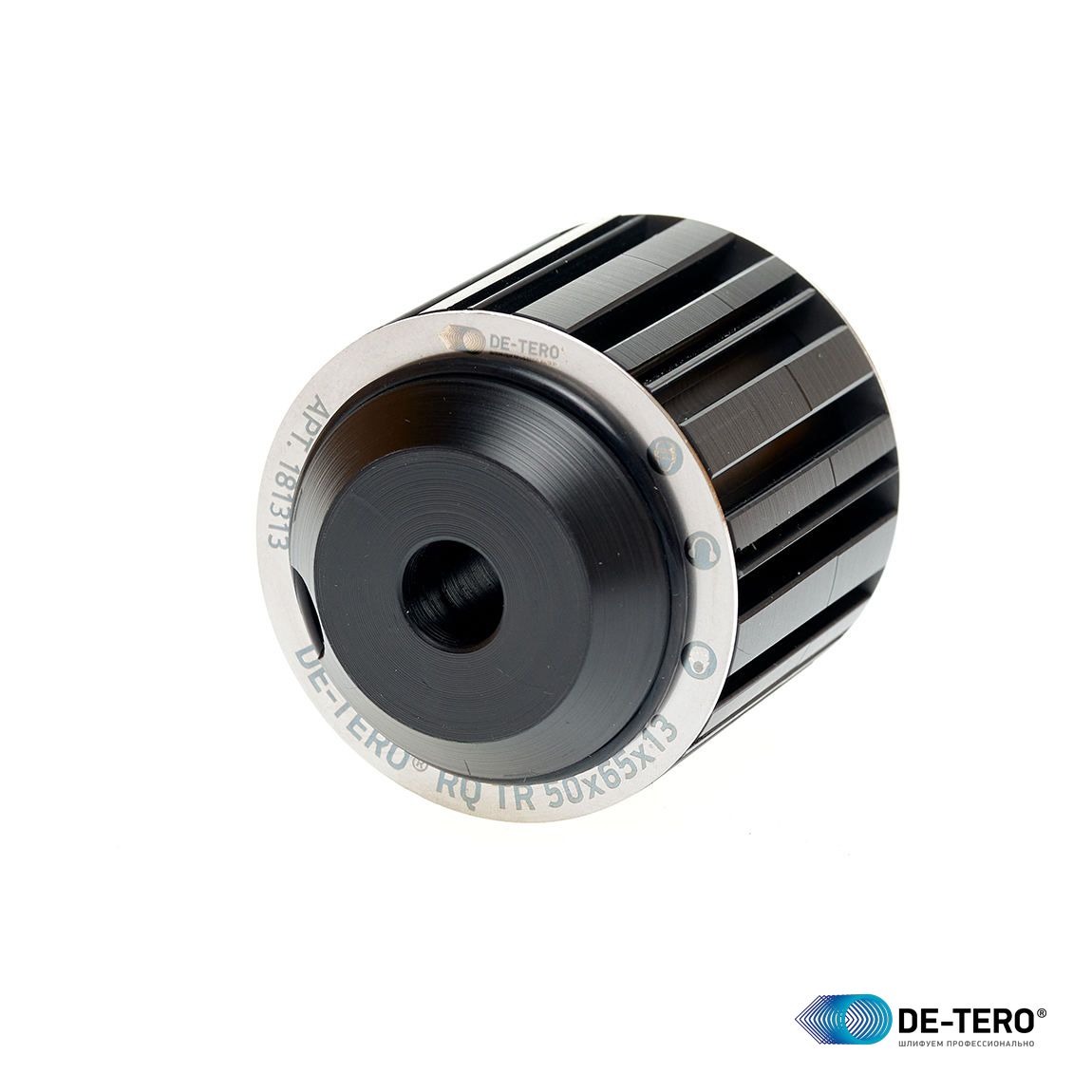

Система RQ TR построена на сегментной конструкции: втулка содержит ряд сменных сегментов (абразивные вставки или щеточные элементы). Это даёт:

• возможность замены изношенных сегментов, а не всей втулки



• гибкость в подборе зернистости



• лёгкую адаптацию под разные профили



Материалы сегментов — высококачественные пластиковые основания + абразив EKAMANT, натуральная сизаль там, где нужен щеточный эффект (как в других системах DE-TERO).

Жёсткость, балансировка и виброустойчивость

Очень важно для системы, работающей на высоких оборотах, чтобы не было вибраций и дисбаланса. Мы:

• тщательно проектировали массы сегментов, минимизировали несимметрии



• делали балансировку каждого модуля



• усиливали стенки втулки, добавляли армированные элементы



• предусмотрели демпферы и эластичные крепления, где это уместно



Это позволяет системе работать стабильно, без вибрационных отказов.

Материалы и абразивы (EKAMANT, пластики, сизаль)

Мы выбрали:

• усиленный пластик / композиционные материалы для основы втулки (жёсткие, износоустойчивые)



• абразивные вставки EKAMANT — надёжный бренд, используемый в промышленности (IKEA и др.)



• натуральная сизаль в щеточных сегментах, когда нужно лёгкое удаление ворса



Такое сочетание обеспечивает ресурс и стабильность системы.

Система крепления к станку Triton

Одна из ключевых задач — надежно закрепить систему на шпинделе Triton, минимально вмешиваясь в конструкцию станка. Мы сделали:

• адаптеры и переходники (втулки, посадочные шейки)



• механизмы фиксирующих элементов (шпильки, болты, фиксирующие кольца)



• компенсацию возможных люфтов и зазоров



При этом конструкция легко демонтируется и обслуживается.

Адаптация под разные профили деталей

Система RQ TR способна работать на плоских поверхностях, торцах, кривых профилях. Это достигается благодаря:

• возможности комбинировать абразивные и щеточные сегменты



• возможность модуля менять угол наклона сегментов



• возможность перехода с одного вида сегмента на другой



Так, без смены втулки, можно адаптироваться под разные детали.

Примеры испытаний и результаты

Методика тестирования

Мы применяем следующий подход:

1. Стандартная заготовка с известными размерами и профилем



2. Пробные проходы при разных скоростях, усилиях и глубинах



3. Контроль геометрии поверхности (3D-скан, микрометрия)



4. Оценка шероховатости



5. Измерение износа сегментов после N проходов



6. Сравнение с базовым шлифованием до установки системы



Показатели точности, износа и производительности

Наши пилотные образцы показали:

• снижение дефектов (недошлифовка, «лохматость») на 30–50 %



• стабильная геометрия в пределах допусков



• ресурс сегментов до замены — несколько сотен часов (в зависимости от материала заготовки)



• скорость обработки выше прежней системы на 15–25 %



Также клиенты отметили снижение брака и более предсказуемую производительность.

Сравнение до/после внедрения

До внедрения: ручные доработки, высокая вариативность качества, частые замены насадок, сбои при сменах профилей.
После: стабильные параметры, меньший бракаж, увеличенный ресурс, экономия времени и трудозатрат.

Отзывы пользователей и кейсы

Из отзыва (Олег Терещенко, частный мастер):

«Цена DE-TERO выше, чем китайских аналогов, но втулки из прочного пластика, ресурс сегментов высокий, абразив EKAMANT»

Также он советует применять DE-TERO® T60R в трудных внутренних радиусах, где прямая щетка не справляется.

Такие отзывы подкрепляют нашу разработку и аргументируют выбор материалов.

Особенности внедрения в России

Локальное производство и логистика

Мы производим втулки и модули на собственной площадке в России, что снижает логистические издержки, ускоряет поставки и позволяет гибко реагировать на запросы клиентов по регионах.

Стоимость системы и окупаемость

Окупаемость обычно достигается за счёт:

• снижения брака



• повышения скорости производственного цикла



• увеличения ресурса сегментов



• экономии на ручной доводке



При типичном потоке производства срок окупаемости может быть от 3 до 12 месяцев.

Сервис, запчасти и поддержка

Мы обеспечиваем:

• поставку сменных сегментов



• гарантийное обслуживание



• консультации по эксплуатации



• возможность доработок под конкретные задачи



Можно заказывать дополнительные сегменты, присылать фото барабана для адаптации к его конфигурации.

Сертификация, стандарты и гарантия

Система изготавливается с соблюдением технологических стандартов, допускаются допуски, гарантия на изделие — в рамках внутренних правил компании. Важно учитывать стандарты безопасности, виброустойчивости, допуски станка Triton.

Препятствия, ошибки и уроки

Типичные технические сложности

• дисбаланс сегментов



• вибрации при высоких оборотах



• неравномерный износ



• несовпадение посадок



• трудности крепления к станку



• ошибки в проектировании криволинейных участков



Как мы их решали

• многократная симуляция баланса и динамики



• прототипирование и итерации



• использование демпферов



• коррекция геометрии в CAD



• точное соответствие посадочных соединений



• введение тестовых проходов на мелких нагрузках



Что делать, если отказы или износы

• анализ вида отказа



• замена сегмента



• корректировка усилия или скорости



• переконфигурация системы



• обратная связь с клиентом и доработка



Рекомендации для разработчиков

Советы на старте проекта

• внимательно собирайте требования



• не накручивайте сложность без необходимости



• сразу делайте возможности замены



• заложите запас прочности и жесткости



Проверки и контроль качества

• балансировка каждого модуля



• контроль биений



• испытания на стенде



• нагрузочные испытания



• тесты в реальных условиях



Совместная работа с клиентом

• часто привлекайте клиента к тестам



• собирайте отзывы, фото, данные



• делайте пилотные версии



• будьте готовы к адаптациям



Заключение и выводы

В ходе создания DE-TERO® RQ TR для станков Triton мы прошли весь путь — от идеи и чертежа до промышленного образца. Заказчик получил гибкую, адаптивную и надёжную систему для шлифования сложных профилей и поверхностей. Внедрение оказалось успешным: снизился брак, вырос ресурс, стала стабильной серия обработки.

Ключевые выводы:

• гибкая архитектура (сегменты) дает возможность адаптации,



• балансировка и жесткость критично важны на высоких оборотах,



• выбор качественных материалов (абразив EKAMANT и стойкие основы) оправдан,



• прототипирование и итерации — залог успеха,



• локальное производство в России ускоряет время внедрения и снижает риски.



Мы рады, что этот проект стал демонстрацией возможностей DE-TERO® в технологическом развитии, и готовим следующие версии систем с учётом пожеланий пользователей.

FAQ (вопросы и ответы)

1. Что такое система DE-TERO RQ TR и для каких станков она подходит?
Система DE-TERO RQ TR — модуль для шлифования, состоящий из втулки с сегментами, предназначенный для установки на станки Triton (модели TSPSP650, TSPS450) и обработки плоскостей, торцов, криволинейных поверхностей.

2. Как установить насадку DE-TERO RQ TR на станок Triton?
Установка требует адаптерного переходника, точной посадки втулки на шпиндель, фиксации болтами или стопорными кольцами и проверки биения. В проекте RQ TR мы предусмотрели совместимые крепежные переходники.

3. Какие абразивы использовать в системе DE-TERO RQ TR?
Рекомендуется абразив EKAMANT (отмечен как стандарт в системах DE-TERO). Также могут применяться сменные сегменты из натуральной сизали там, где нужно убрать ворс, не снимав поверхность.

4. Сколько стоит система DE-TERO RQ TR в России и срок изготовления?
В каталоге указана цена от 3 472 руб. за базовую версию, втулки от 1350 р. Срок поставки — 5 рабочих дней (для стандартных позиций).

5. Насколько долговечна система RQ TR и как часто нужно менять сегменты?
Срок службы сегментов зависит от материала обрабатываемого изделия, режима работы и качества абразива. В пилотных испытаниях ресурс сегментов — сотни часов. После этого сегменты подлежат замене, втулку можно сохранить.
